Порты и интерфейсы
| Выходной интерфейс |
BNC |
| Основной интерфейс |
BNC |
<b>Кросс-Платформа мониторинга и мастеринга</b>

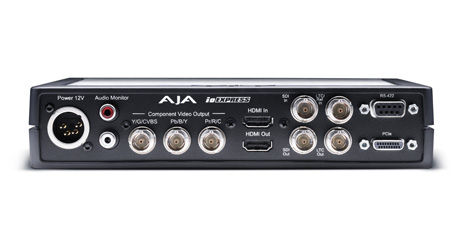

Ввода-вывода Express обеспечивает компактный, мощный ввода/вывода для ПК или Mac, ноутбук или настольный компьютер, в поле, в мастерской, или в любой точке мира.
<b>Видео Форматы</b>
525i 29.97
625i 25
720р 50, 59.94, 60
Формат 1080i 25, 29.97, 30
1080PsF 23.98, 24
Разрешением 1080p 23.98, 24, 25, 29.97, 30
<b>Видео Вход</b>
SD и HD SDI, так и smpte-259/292/296/424, 8 - или 10-разрядный
Один канал 4:2:2 (1 х BNC)
HDMI версии v1.3 30 бит/пиксель, RGB или YUV, 2.25 Гбит / с, для SD, HD, с разрешением 1080p-50/60
<b>Видео Выход Цифровой</b>
SD и HD SDI, так и smpte-259/292/296/424, 8 - или 10-разрядный
Один канал 4:2:2 (1 х BNC)
HDMI версии v1.3 30 бит/пиксель, RGB или YUV, 2.25 Гбит / с, для SD, HD, с разрешением 1080p-50/60
<b>Видео Выход Аналоговый</b>
- Композитный/s-видео (Y/с) (1 х BNC)
- В NTSC, NTSCJ, PAL И
- Компонент (3 х BNC)
В игре: подключение YPbPr, RGB и т. д.
- СД: компонентный YPbPr и RGB (компонентный режим)
- И smpte/EBU для Н10, линия Бетакам 525, видеокассеты формата betacam 525J, свет
- 12-разрядный ЦАП, 8-кратная передискретизация
- +/- .2 дБ до 5,0 МГц г Частотная характеристика
- +/- .2 дБ до 1 МГц с частотной
- .5% 2Т импульсной характеристикой
- <1% Фаза Дифф
- <1% Прироста Дифф
- <1 НС Г/С задержка неравенства
<b>Аудио Вход Цифровой</b>
8-канальный, 24-бит и smpte-259 врезанное SDI аудио, Частота дискретизации 48 кГц, синхронно
8-канальный, 24-бит HDMI встроенного аудио, Частота дискретизации 48 кГц, синхронно
<b>Аудио Выход Цифровой</b>
8-канальный, 24-бит и smpte-259 врезанное SDI аудио, Частота дискретизации 48 кГц, синхронно
8-канальный, 24-бит HDMI встроенного аудио, Частота дискретизации 48 кГц, синхронно
<b>Аудио Выход Аналоговый</b>
2-канальный 24-битный небалансные аудио (через разъем RCA)
<b>Вход опорного напряжения или ltc вход</b>
- 1 БНК присваиваем ссылку на видео или ltc вход
- Ссылка:
- Аналоговые Цвет Черный (1В) или композитная Синхронизация (2 или 4В)
- Для прекращения
<b>Физические</b>
- Питание: 12-18В, 11-13ВТ
- Интерфейс: PCI Экспресс х1
- Интерфейс: Карты ExpressCard/34
