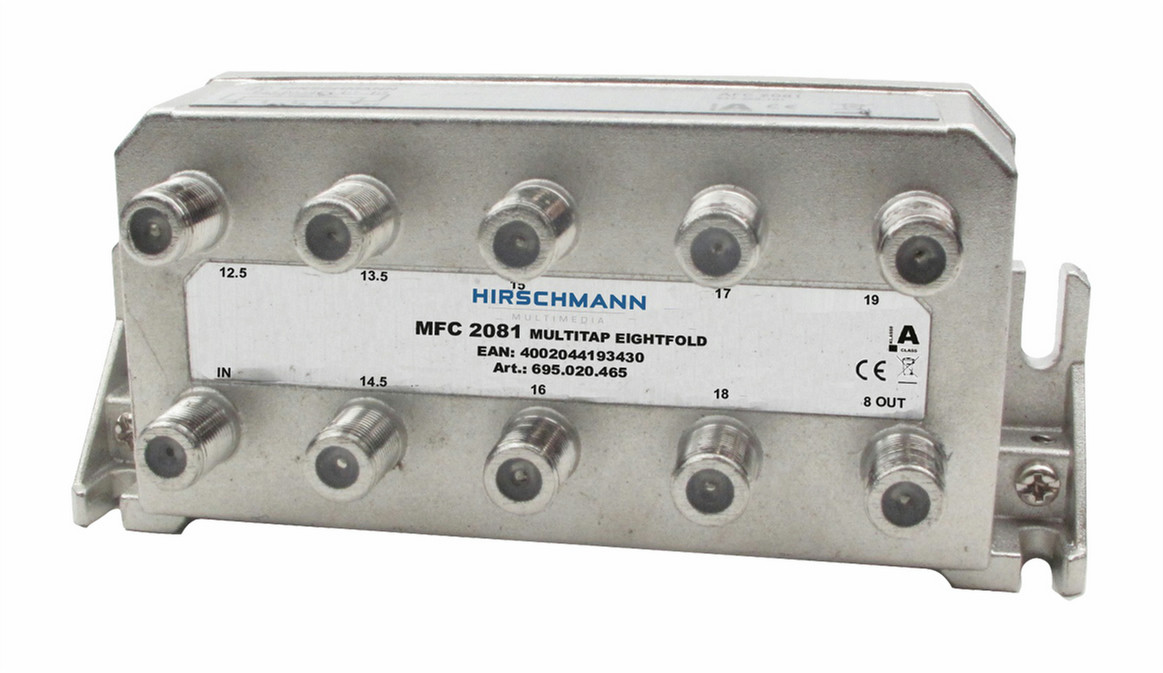

Разветвитель, восемь ответвлений
С заземлением, усиленным корпусом и разъемом для F-коннектора. Двойное крепление.
Диапазон частот: 5 - 1218 МГц
Цвет: металлик. Механические характеристики
Корпус
Материал: литой цинк
Отделка: бронзовое покрытие
Коннектор: F, гнездо
Электрические характеристики
Потери ответвления: 5 - 862 МГц = ± 1 дБ
862 - 1006 МГц = ± 1,2 дБ
1006 - 1200 МГц = ±2 дБ
в ответвлении 1: 12,5 дБ
в ответвлении 2: 13,5 дБ
в ответвлении 3: 14,5 дБ
в ответвлении 4: 15 дБ
в ответвлении 5: 16 дБ
в ответвлении 6: 17 дБ
в ответвлении 7: 18 дБ
в ответвлении 8: 19 дБ
Вносимые потери вх.-вых.: 5 - 10 МГц 6,5 ± 1 дБ
10 - 862 МГц 6,5 ± 1 дБ
862 - 1006 МГц 6,5 ± 1,2 дБ
1006 -1200 МГц 6,5 ± 2 дБ
Изоляция вых. - ответвление: 5 - 40 МГц 30 дБ мин.
40 - 470 МГц 30 дБ мин.
470 - 1006 МГц 26 дБ мин.
1006 - 1200 МГц 20 дБ мин.
Ответвление - ответвление: 5 - 40 МГц 40 дБ мин.
40 - 470 МГц 40 дБ мин.
470 - 862 МГц 36 дБ мин.
862 - 1200 МГц 32 дБ мин.
Обратные потери всех портов: 5 - 40 МГц 18 дБ мин.
40 - 1006 МГц 20 дБ при
40 МГц - 1,5 дБ/OCT.
1006 - 1200 МГц 18 дБ при 40 МГц - 1,5 дБ/OCT.
Экранировка (EN50083-2): класс A+
Гармонические искажения
до броска: < 0 дБмкВ
после броска 25 В: < 15 дБмкВ
